전기안전 IoT 솔루션 개요

설치 위치: 수용건물 분전함

용도: 화재징후 데이터 실시간 전송

주요 센서: CT, ZCT, 온/습도 센서

주요 특징: 펌웨어 기반 신속/정확한 아크 검지

통신 방식: LTE Cat.M1

제품 특징

수용건물의 분전함에 설치되어 화재징후 실시 간 모니터링 데이터 제공

화재징후 모니터링을 위한 CT센서, ZCT센서, 온습도 센서 등 구비

다수의 센서에서 추출된 데이터에 대한 분석 및 실시간 아크검출 알고리즘 내장

화재징후 발생 시 통합모니터링센터로 즉시 경 보 전송

LTE Cat.M1 통신모듈 탑재로 저비용 서비스 가능

주요 기능

측정 기능: 전압, 전류, 누설전류(Igr, Igc), 전력, 역 률, 온도, 습도, 아크(Arc)

설정 기능: 과전류, 누설전류(Igr, Igc), 과전압 등 의 경보값 원격 설정

경보 기능: 측정값 초과 경보 발령

통신 기능: 측정 요소, 경보값 등을 LTE Cat.M1 통신 모듈을 이용하여 전송

전기안전 IoT 구성 요소

제품명	제품 사진	주요 기능

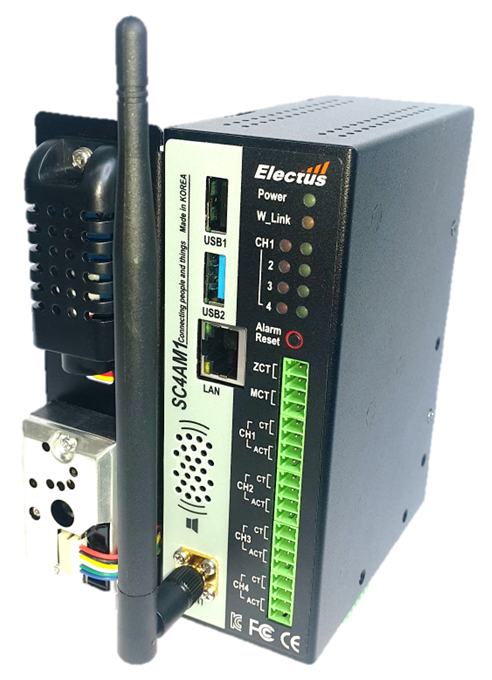

단상 전기안전 IoT 컨트롤러		[제품 개요] 설치 위치: 수용건물 분전함 용도: 화재징후 데이터 실시간 전송 주요 센서: CT, ZCT, 온/습도 센서 주요 특징: 펌웨어 기반 신속/정확한 아크 검지 통신 방식: LTE Cat.M1 [제품 특징] 수용건물의 분전함에 설치되어 화재징후 실시 간 모니터링 데이터 제공 화재징후 모니터링을 위한 CT센서, ZCT센서, 온습도 센서 등 구비 다수의 센서에서 추출된 데이터에 대한 분석 및 실시간 아크검출 알고리즘 내장 화재징후 발생 시 통합모니터링센터로 즉시 경보 전송 LTE Cat.M1 통신모듈 탑재로 저비용 서비스 가능 [주요 기능] 측정 기능: 전압, 전류, 누설전류(Igr, Igc), 전력, 역률, 온도, 습도, 아크(Arc) 설정 기능: 과전류, 누설전류(Igr, Igc), 과전압 등의 경보값 원격 설정 경보 기능: 측정값 초과 경보 발령 통신 기능: 측정 요소, 경보값 등을 LTE Cat.M1 통신 모듈을 이용하여 전송

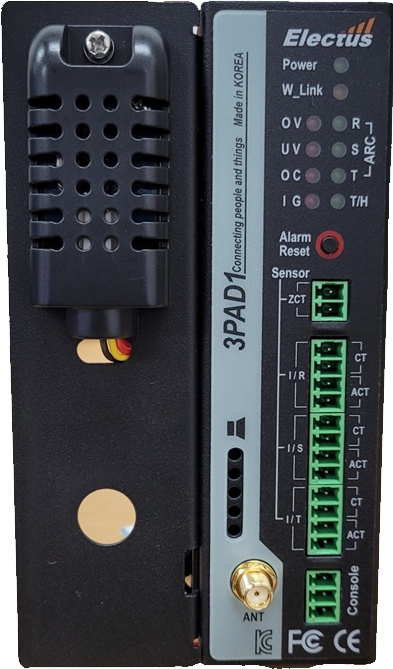

3상 전기안전 IoT 컨트롤러		[제품 개요] 설치 위치: 수용건물 분전함 용도: 화재징후 데이터 실시간 전송 주요 센서: CT, ZCT, 온/습도 센서 주요 특징: 펌웨어 기반 신속/정확한 아크 검지 통신 방식: LTE Cat.M1 [제품 특징] 수용건물의 분전함에 설치되어 화재징후 실시 간 모니터링 데이터 제공 화재징후 모니터링을 위한 CT센서, ZCT센서, 온습도 센서 등 구비 다수의 센서에서 추출된 데이터에 대한 분석 및 실시간 아크검출 알고리즘 내장 화재징후 발생 시 통합모니터링센터로 즉시 경보 전송 LTE Cat.M1 통신모듈 탑재로 저비용 서비스 가능 [주요 기능] 측정 기능: 전압, 전류, 누설전류(Igr, Igc), 전력, 역률, 온도, 습도, 아크(Arc) 설정 기능: 과전류, 누설전류(Igr, Igc), 과전압 등의 경보값 원격 설정 경보 기능: 측정값 초과 경보 발령 통신 기능: 측정 요소, 경보값 등을 LTE Cat.M1 통신 모듈을 이용하여 전송

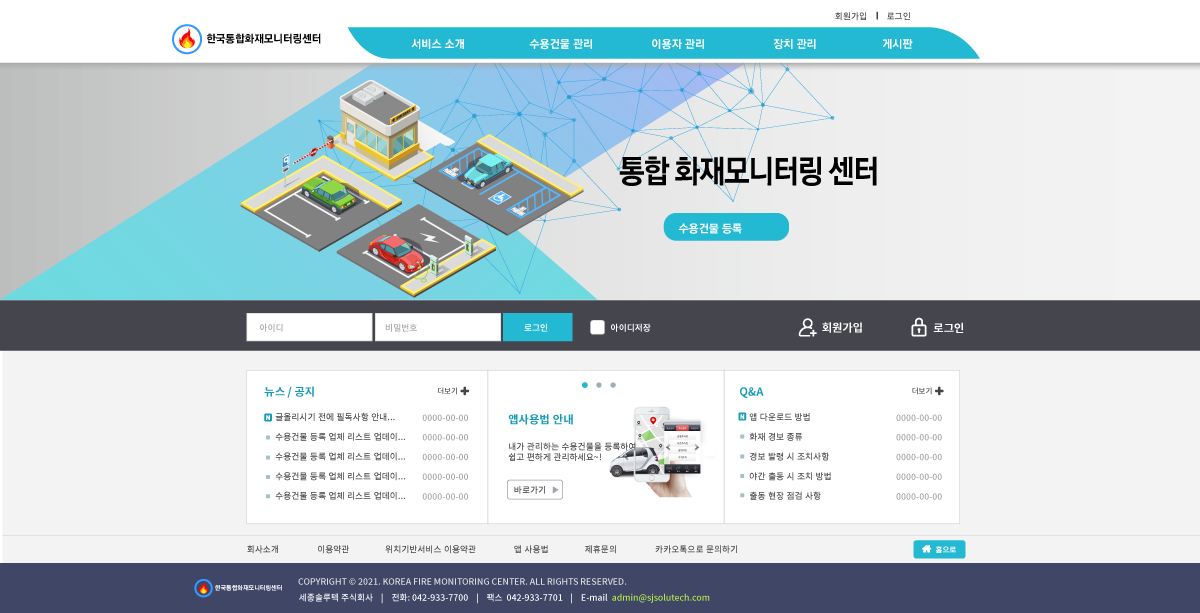

웹기반 화재징후 통합관제서비스 플랫폼		[제품 개요] 화재징후 모니터링 서비스 제공을 위한 웹기반 통합 화재징후 통합 관제 서비스 플랫폼 이용자 관리(관리자, 출동인원), 수용건물 관리, 장치 관리, 장애 관리, 경보 관리 등의 소프트웨 어 모듈 지원 별도의 화재징후 동보시스템에 화재징후 경보 송출(화재징후 동보 스템에서 문자, 이메일 등을 통해 실시간으로 서비스 가입자에게 경보 발령) [주요 기능] 이용자 관리: 소방안전관리자, 건물관리자 등 이용자 인증 및 관리 수용건물 관리: 아크 감지기가 설치된 주소 및 건물, 층수, 호수, 거주자 정보 등 관리 장치 관리: 장치에 대한 원격 제어 및 관리 화재경보 관리: 심각도를 바탕으로 분류된 경보발령 시, 경보의 종류, 발생일시, 원 등을 확인하거나 전송(화재 경보 발령 시 관계 기관 및 시설 관리자에게 문자 및 이메일로 경보 전송) 장애 관리: 각 수용가에 설치된 장치의 장애 정보 조회 (장애 발생 시 시설 관리자에게 문자 및 이메 일로 경보 전송) 설정 관리: 서비스 운영을 위해 필요한 각종 파라 미터 설정 및 관리
화재 안전점검용 스마트폰 앱		[제품 개요] 인증된 건물 관리자, 신속대응 출동인원 등에게 화재징후 정보를 실시간으로 전달 스마트폰 앱이 구동되고 있지 않은 경우라도, 수신한 문자를 통해 웹기반 애플리케이션에 접속할 수 있도록 구현 [주요 기능] 수용건물 등록 화재징후 모니터링 서비스 개통 신청 긴급 출동 경보 관리 출동 이력 장애 관리 이력 관리 점검 항목 관리 등

세종솔루텍(주)

전기안전 IoT 솔루션

전기안전 IoT 솔루션 개요

전기안전 IoT 구성 요소

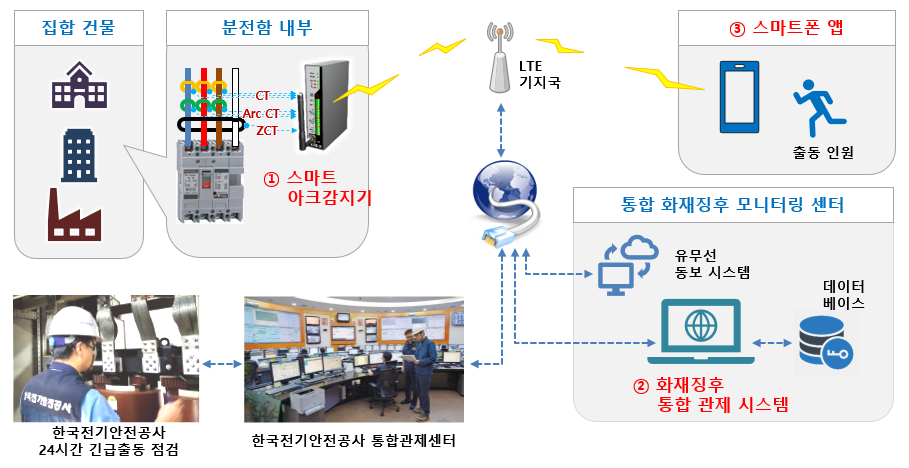

전기안전 IoT 서비스 다이어그램
